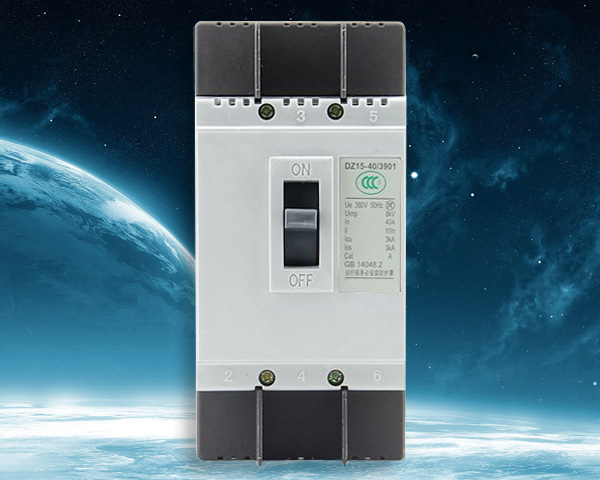

DZ15系列塑壳断路器
DZ15系列塑料外壳式断路器(以下简称DZ15塑壳断路器)，适用于交流50Hz，额定电压为220V/380V，额定电流至100A的电路中，作为配电、电动机的过载及短路保护用，亦作为线路不频繁转换及电动机不频繁启动之用。
DZ15塑壳断路器派生的透明外壳式断路器,盖子采用新型、耐高温、高强度聚碳酸酯材料制作而成，可直观判断触头的通断状态，广泛用于建筑工地临时用电场所。
DZ15塑壳断路器符合标准：GB 14048.2。
DZ15塑壳断路器的工作原理是：电流通过每级导体时与其中一线圈相串接，当电流达到额定电流时线圈磁力加强，拉动某机械传动机构使其脱扣，使其跳闸。

型号及含义：


正常工作条件和使用条件：
1、安装地点的海拔不超过2000m
2、周围空气温度：
2.1、周围空气温度上限不超过+40℃，下限不低于-5℃。
2.2、周围空气温度24h的平均值不超+35℃
3、大气条件：
大气的相对湿度，在周围最高温度+40℃时不超过50%，在较低温度下可以有较高的相对湿度，月平均最大相对湿度为90%，同时，该月的平均最低温度为+25℃，并考虑到温度变化发生在产品表面上的凝露。
4、安装条件：
安装在无冲击振动及无雨雪侵袭的地方，上接线端子接电源侧，下接线端子接负载侧，与垂直面的倾斜度不超过5°。
5、安装类别：Ⅲ
6、污染等级：3

小型断路器和塑壳断路器的区别：
小型断路器和塑壳断路器都属于断路器，工作原理都是一样的。
区别在于：
　　1.小型断路器安装方式是导轨安装，塑壳断路器是螺钉安装;
　　2.小型断路器最大电流等级一般在63A以内，塑壳断路器电流等级最高2000A的都有。
小型断路器: 电气参数
　　a.符合电气标准：EN0898(IEC898)、 GB10963;
　　b.额定电压(Ue)：230/400V;50/60Hz;
　　c.额定短路分断能力Icu：10kA IEC898(1~63A);
　　d.直流短路分断能力：最大48V(S-5SJ4……，10kA)单极最大 250V(S-5SJ4-DC，6kA)单极
　　e.脱扣特性 ：B、C、D特性曲线
　　f.最大可边上的熔断器：100A gL(>10kA)
　　g.选择性级别：3
　　h.工作环境温度：-5至+40℃
　　i.外壳防护等级：IP40(安装后)
　　j.寿命：电气，不少于8000次通断动作 机械，不少于20000次通断动作
